「液晶の写りが悪いので修理して欲しい」とお問い合せ。以前当店をご利用いただいたお客様からのご紹介です。

確認します。

すこぶる写りが悪いですね。液晶不良の可能性大です。

すこぶる写りが悪いですね。液晶不良の可能性大です。

液晶交換を行うために現在搭載されている液晶パネルの型式を調べて行きましょう。事前に適合する型式の有る程度は調べられますが、いずれにせよ交換予定ですので、分解をして事前に型式、形状、サイズなどを念のため確認します。

ご自身で分解され「液晶型番」などで調べて購入した場合でも、サイズやコネクタ位置などが違うものを入手するケースもあるようです。ほとんどが通販で購入されると思います。目の前で見比べて購入ということはほとんどないため、外した液晶の写真を使って問い合わせをして購入されることをお勧めします。

まずはオモテのベゼルから外してみます。

まずはオモテのベゼルから外してみます。

ベゼル側からだけでは交換できないことがわかりましたので、本体ウラを開けることに。

今回、動作も遅かったので内蔵HDDもSSDへ換装予定です。

今回、動作も遅かったので内蔵HDDもSSDへ換装予定です。

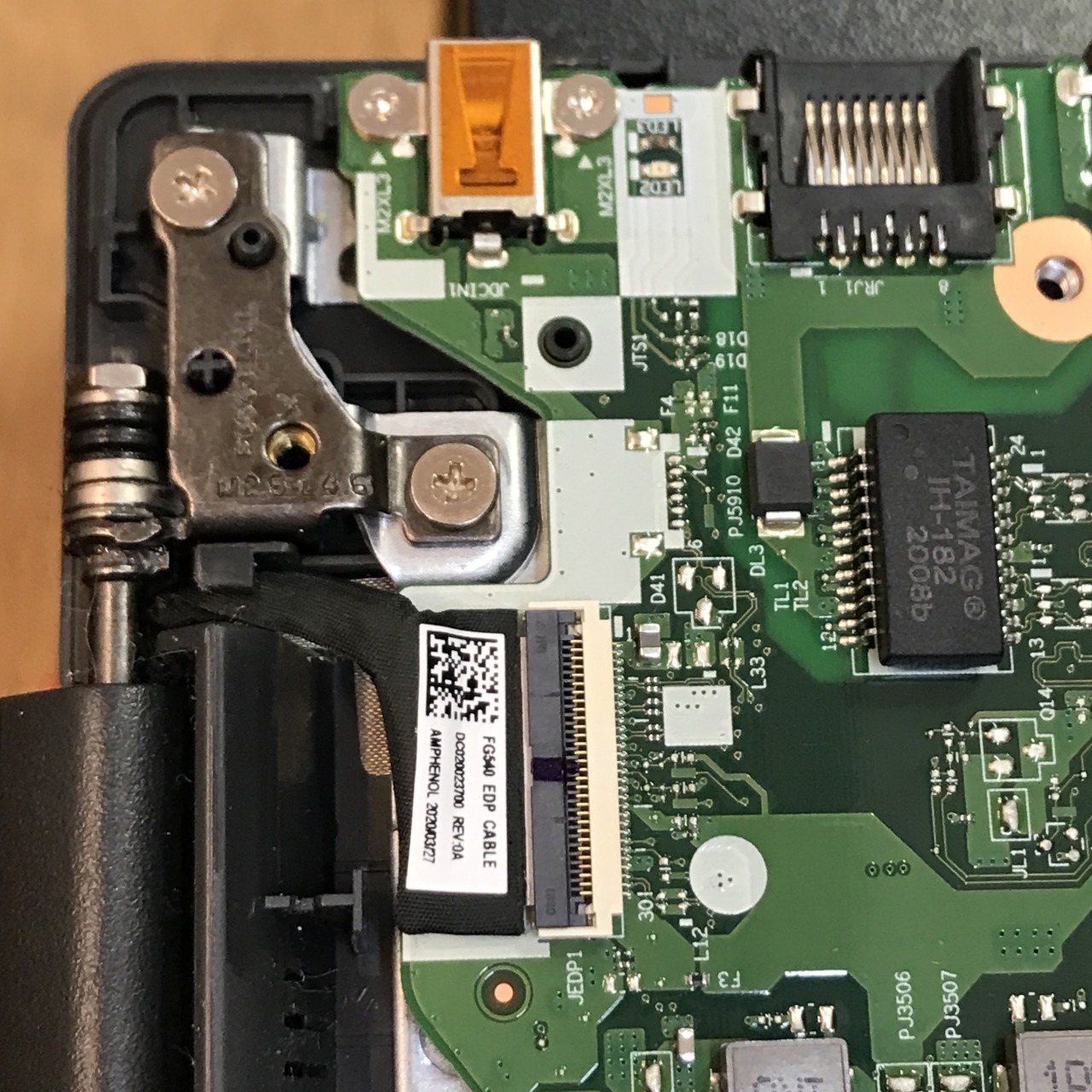

液晶フレキを外します。

液晶フレキを外します。



両側の液晶アセンブリのヒンジやコネクタ類を外します。

両側の液晶アセンブリのヒンジやコネクタ類を外します。



外した液晶アセンブリをさらに分解します。

外した液晶アセンブリをさらに分解します。



液晶パネル両側はステーで固定されていますので外します。

液晶パネル両側はステーで固定されていますので外します。



ようやく液晶パネルを取り出す事ができました。

ようやく液晶パネルを取り出す事ができました。

液晶側のコネクタ。

液晶側のコネクタ。



液晶の両側のステーはステッカーで止められていますね。

液晶の両側のステーはステッカーで止められていますね。

ステーから出ている黒い部分をひっぱるとステッカーが外れます。新しい液晶パネルに移植することになります。

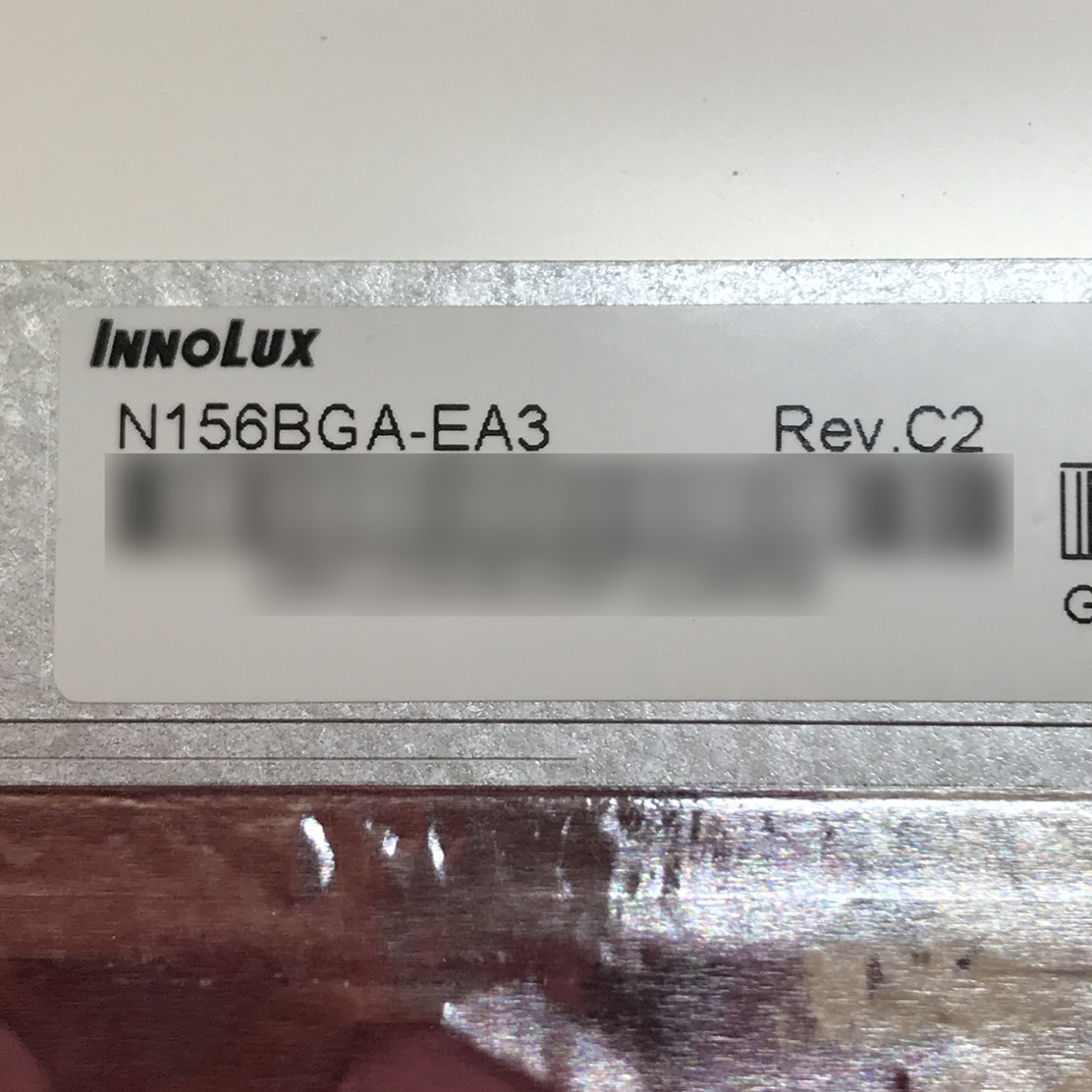

N156BGA-EA3 Rev.C2

N156BGA-EA3 Rev.C2

仕入れの際には型番の他、ネジ位置、全体のサイズ、コネクタ位置なども伝えて手配をします。

手配できましたので、早速交換作業にはいります。

手配できましたので、早速交換作業にはいります。

お客様のマシンにはもともと1TB HDDが入っておりましたが、50GBほどしか使用しておらず、今後も極端に増えることはないとのことでしたのでSSDの費用を抑えるために120GBをお薦めさせて頂きました。液晶が届くまでにお客様と打ち合わせ通りにSSD交換も準備することにします。

1TBから120GBへのサイズダウン。

1TBから120GBへのサイズダウン。

さて一つ一つ戻していきながら、液晶表示チェックです。

無事正常な色で点灯しました

無事正常な色で点灯しました



こちらでそのまま仕上げて完了です。

こちらでそのまま仕上げて完了です。

液晶部品が到着するまではお時間をいただくことになりましたが、お客様にはキレイ写る液晶になり、また動作もキビキビするようになりましたので、とてもお喜び頂くことができました。

ご利用ありがとうございました。
