SONY Xperia XZ Premium SO-04J docomo 充電できない 基盤コネクタにクラック 基盤修理

「Xperia XZ Premiumが充電ができません」とお持ち込みです。

以前に当ブログでも紹介しましたが、巷でも同型機の同様の故障は激増しているようです。この機種の充電不良は、基盤側のコネクタ接地部分にハンダヒビ（クラック）が入っているせいで接触不良を起こしているのがほとんどだと考えられます。

早速分解していきましょう。

前回店長が忘れていた分も写真撮りました！

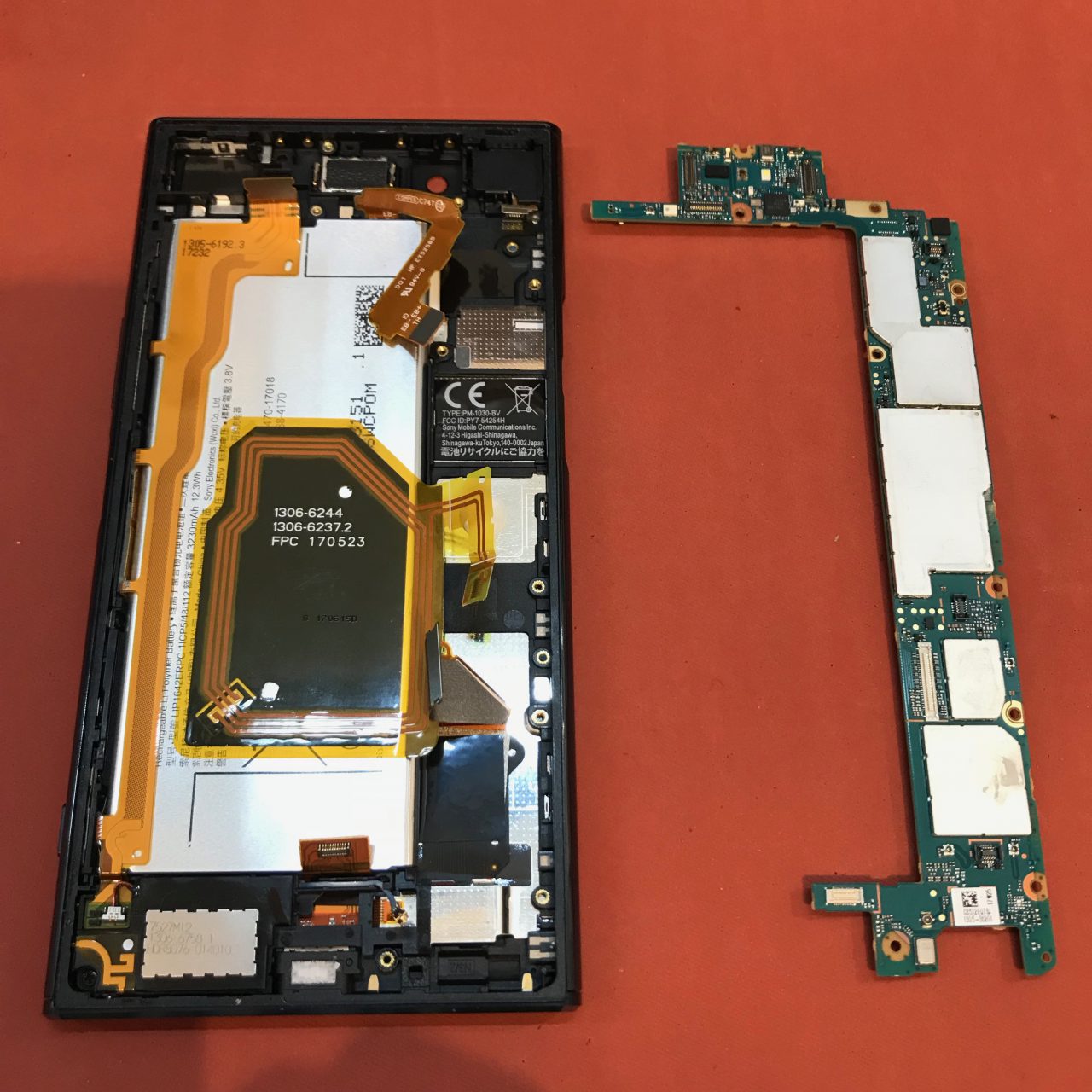

右が基盤

基盤の下部をアップしています

さらにアップしていきます（左は普通のボールペン）

電子顕微鏡にバトンタッチ

モニターに大きく移して、ピンをツイーザーで動かしてみてチェックしていきます。

光学顕微鏡にバトンタッチ

画像はここから上下方向逆になります。

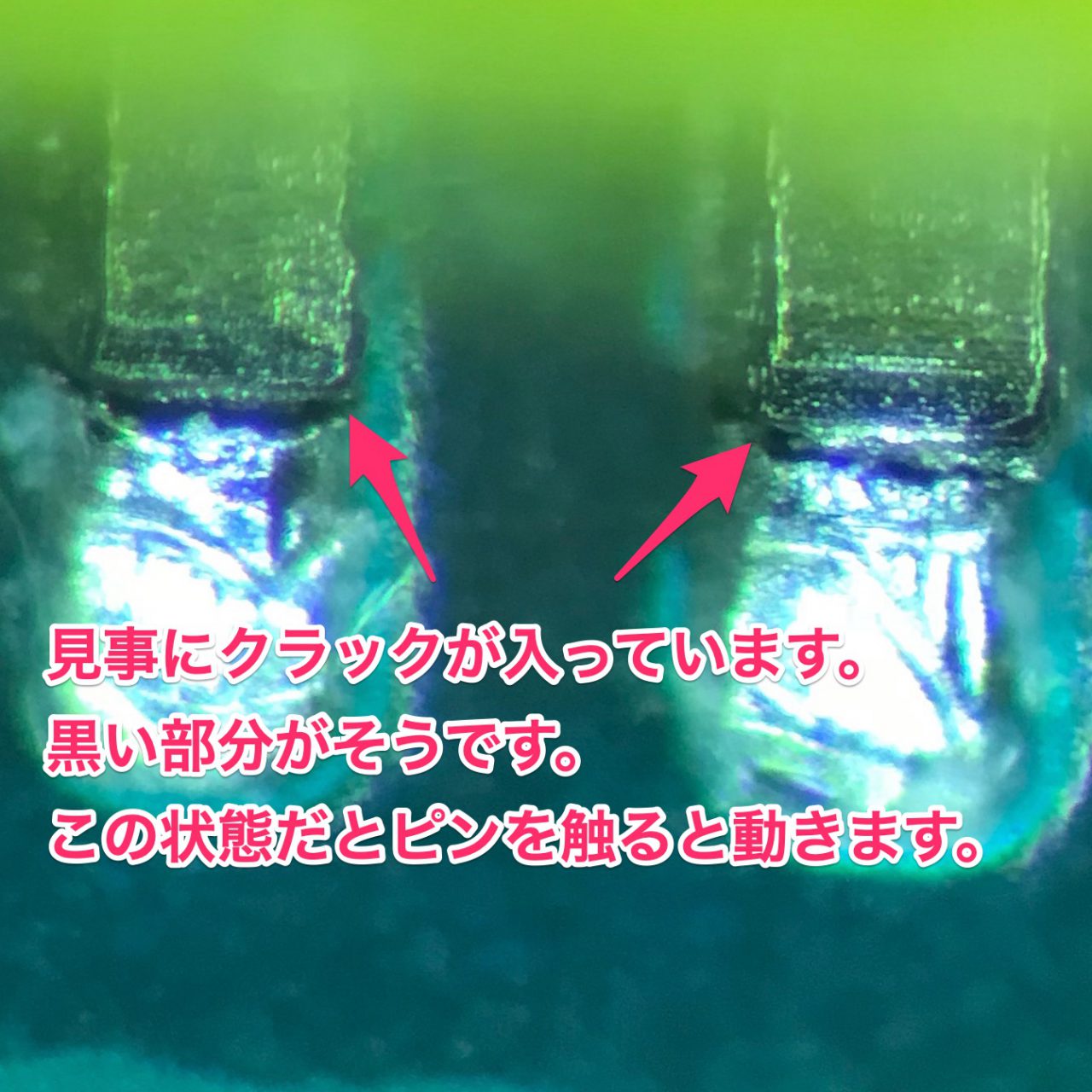

コネクタ足部のピン

こんなクラックの入り方をするのは、やはりハンダ自体の質が悪いのかも知れません。

細かい部位なのでハンダの盛りなどをきちんとチェックしながら仕上げていきます。

このくらいからは光学顕微鏡がいいですね。

ピンは片側だけで10個、念のため全てのピンを再ハンダしていきます。

ハンダ補修後

ということで、補修処置完了です。早速充電チェックをしていきましょう。

充電ランプ点灯！

問題無く充電開始

さらにアップ（しつこい）

ということで作業終了です。当日の処置にて対応完了です。

ご利用ありがとうございました。
